XY雙軸類比搖桿模組(XY Joystick)

NT$140

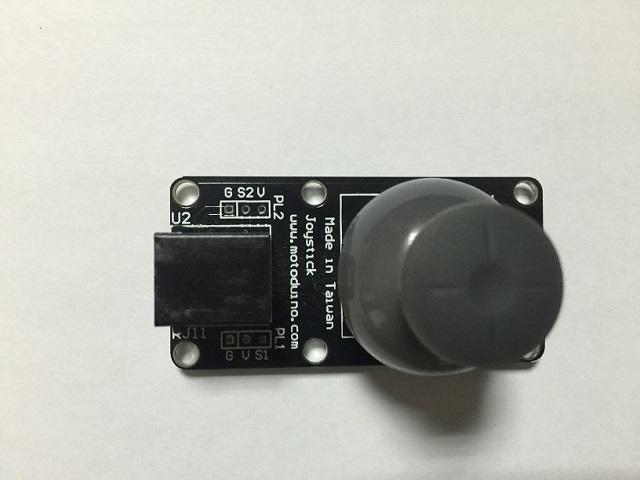

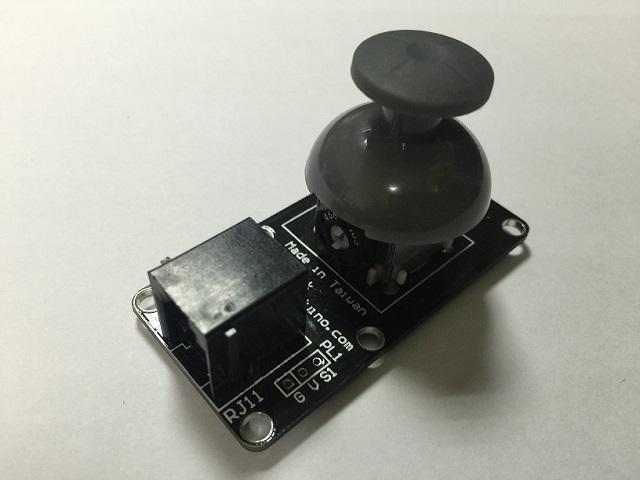

XY雙軸類比搖桿模組(XY Joystick)

此搖桿模組為類比輸出,可以控制X軸及Y軸的訊號輸出。此模組類似10K可變電阻運作,可與S4A 擴展板結合使用且容易地實現互動效果。例如可以應用在機器手臂及遙控車。當搖桿接上Arduino版子後不動狀態,X及Y方向數值大概500到520之間,如下圖說明!

描述

技術規格

1.訊號傳輸型式: 類比 (Analog)

2.壽命:500000 次以上

3.運轉角度:60∘+-5∘

4.模組尺寸:40 x 30 mm

5.電壓範圍: 5.0V

商品內容

§ 搖桿模組 1個

§ RJ11 6P4C 25cm 信號線 1條

程式範例

在此範例配合S4A Sensor Board 做簡單實驗。

const int analogInPin1 = A3; // 搖桿接到 S4A Sensor Board A3/A4 孔位

const int analogInPin2 = A4; // 搖桿接到 S4A Sensor Board A3/A4 孔位

const int analogOutPin1 = 10; // D10 LED is attached

const int analogOutPin2 = 11; // D11 LED is attached

int sensorValue1 = 0; // X軸讀到數值

int outputValue1 = 0; // 輸出到LED數值

int sensorValue2 = 0; // Y軸讀到數值

int outputValue2 = 0; // 輸出到LED數值

void setup() {

// initialize serial communications at 9600 bps:

Serial.begin(9600);

}

void loop() {

// read the analog in value:

sensorValue1 = analogRead(analogInPin1);

sensorValue2 = analogRead(analogInPin2);

// map it to the range of the analog out:

outputValue1 = map(sensorValue1, 0, 1023, 0, 255);

outputValue2 = map(sensorValue2, 0, 1023, 0, 255);

// change the analog out value:

analogWrite(analogOutPin1, outputValue1);

analogWrite(analogOutPin2, outputValue2);

// print the results to the serial monitor:

Serial.print(“X = ” );

Serial.print(sensorValue1);

Serial.print(” outputX = “);

Serial.println(outputValue1);

Serial.print(“Y = ” );

Serial.print(sensorValue2);

Serial.print(” outputY = “);

Serial.println(outputValue2);

delay(500);

}
接線範例

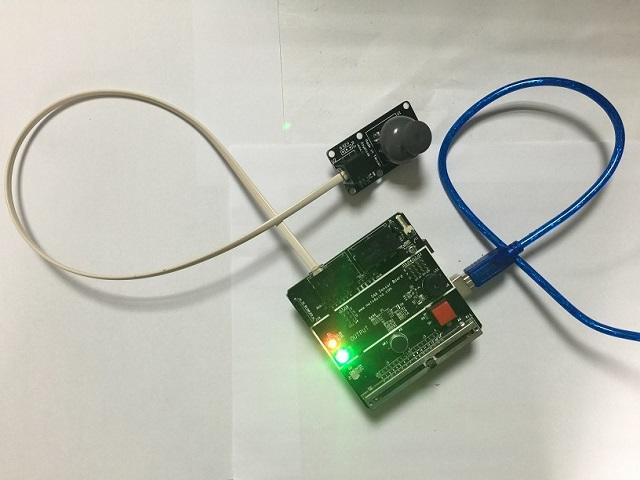

接線方式如果搭配S4A Sensor Board只要把電話接頭(RJ11)接到標示A3A4孔位即可完成連接。
