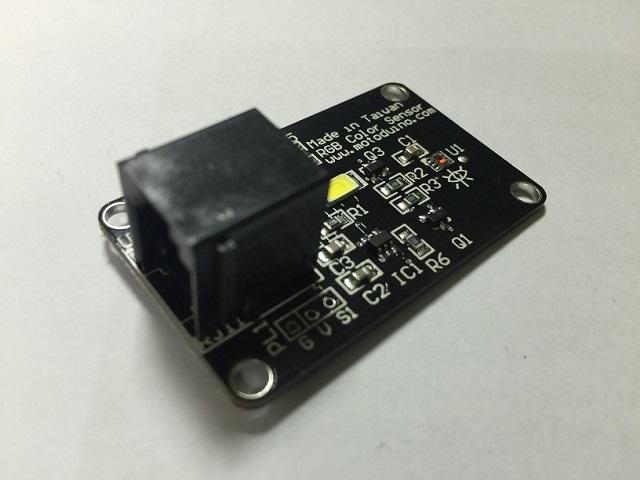

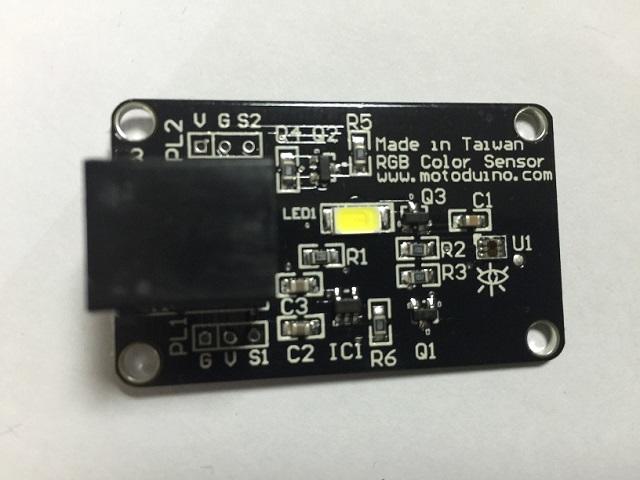

TCS34725 RGB色彩感測模組

NT$240

TCS34725 RGB色彩感測模組

此模組提供RGB顏色感應返回值,使用高敏感性及寬動態範圍 TCS34725感光元件,搭配內建白光LED讓物體顏色更精確感測,可與S4A Sensor/IO 擴展板結合使用。

描述

技術規格

1.標準I2C介面: VCC, GND, SCL, SDA。

2.可配合S4A Sensor/IO Board的A4A5孔位使用。

3.內建白光LED提高顯色能力。

4.電壓範圍: 3.3V ~ 5.5V。

5.Default Address: 0x29。

6.使用 AMS TCS34725 感測晶片

7.尺寸: 50×30 mm

商品內容

  • RGB Color Sensor 模組                  1個
  • RJ11 6P4C  25cm 信號線                 1條



程式範例

 在Arduino colorview範例中配合S4A Sensor Board 做簡單顏色辨識實驗。



接線範例

 接線方式如果搭配S4A Sensor Board只要把電話接頭(RJ11)接到標示A4A5孔位即可完成連接。
