I2C LCD 1602顯示器模組

NT$160

I2C LCD 1602顯示器模組

此模組為標準I2C介面,在有限的Arduino IO腳位上只需要兩條線(兩個IO腳位),就可以顯示想要的資訊在LCD顯示器上。配合 IO Board使用上更方便。

描述

技術規格

 1.標準I2C介面: VCC, GND, SCL, SDA。

 2.配合IO Board的A4A5孔位使用。

 3.I2C位址固定: 0x27。

 4.電壓範圍: 5.0V。

 5.黃綠色背光。

 6.可以調整顯示對比。

  7.尺寸: 82 x 35 x 18 mm



商品內容

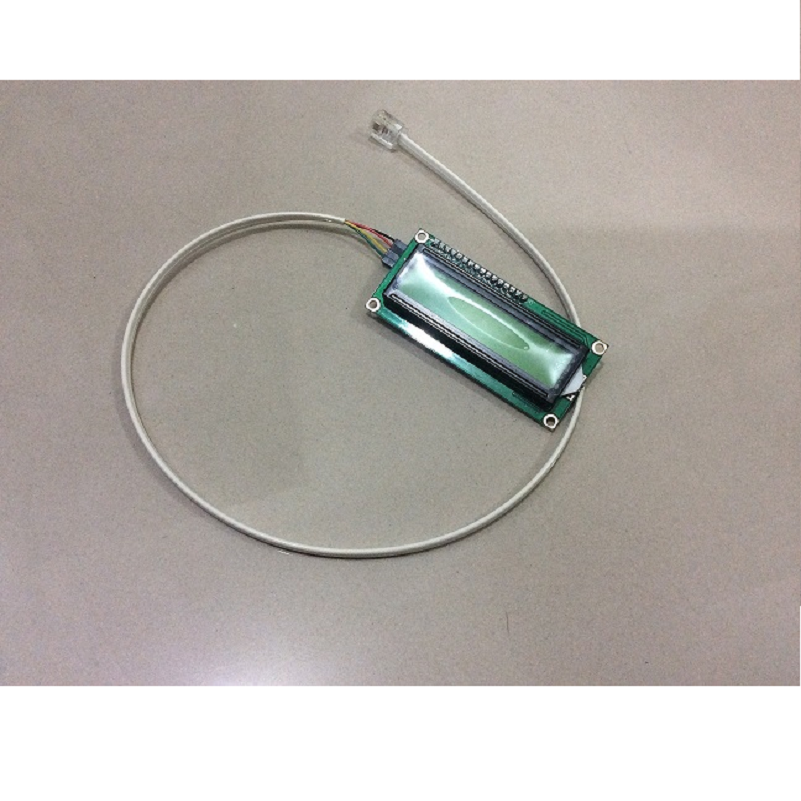

  • I2C LCD 1602顯示器模組                                1個
  • RJ11 6P4C 轉4pin 杜邦接頭  25cm 信號線     1條



接線範例

 接線方式如果配合S4A IO Board只要把電話接頭(RJ11)接到標示A4A5孔位即可完成連接。

 綠色線接SCL,

 黃色線接SDA,

 紅色線接VCC,

 黑色線接GND
