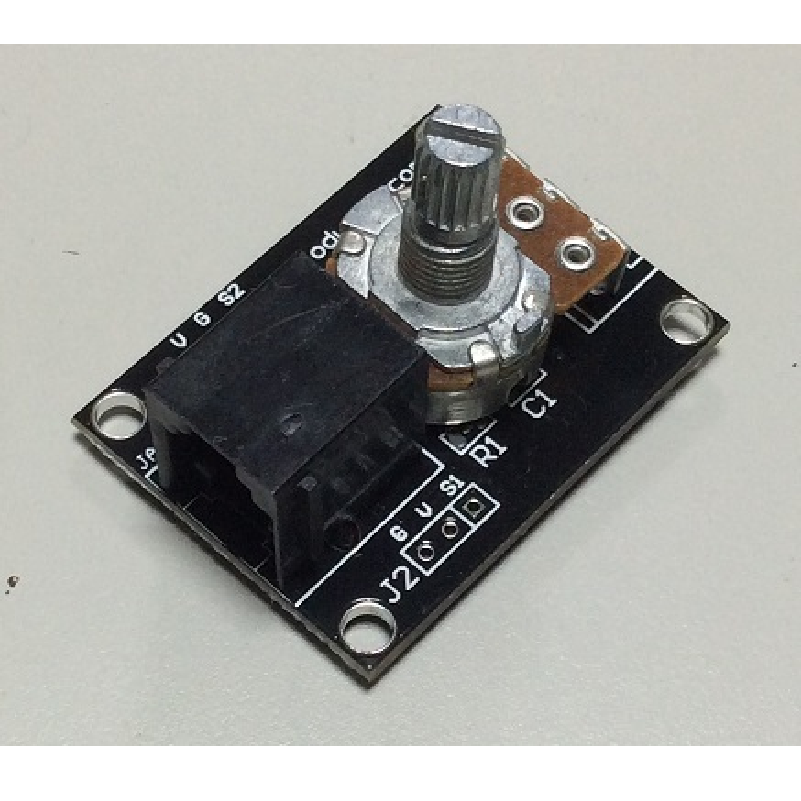

VR 旋鈕可變電阻(電位器)模組

NT$120

VR 旋鈕可變電阻(電位器)模組

此模組最常見的用途是各式音響聲源設備裡的音量控制或電子設備裡的各式準位與功率等的控制,也可以做為位置或角度的傳感器,或者是LED燈功率調節器的控制元件等。此模組與S4A IO 擴展板結合使用,可以容易製作出互動效果。

描述

技術規格

1.訊號傳輸型式: 類比 (Analog)

2.全迴轉角度:300∘± 5∘

3.迴轉壽命:15000 次

4.總阻值: 10K (容許誤差±20%)

5.使用溫度範圍: -10℃ ~ +70℃

  1. 模組尺寸: 4 x 3 cm

商品內容

  • 旋鈕可變電阻模組                     1個
  • RJ11 6P4C  25cm 信號線            1條



程式範例

 在此範例配合S4A IO Board 做簡單實驗,旋轉可變電阻時Arduino Serial Monitor輸出對應的數值

// to the pins used:

const int analogInPin = A1;

int sensorValue = 0;// value read from the pot

int outputValue = 0;// value output to the PWM (analog out)

void setup() {

  // initialize serial communications at 9600 bps:

  Serial.begin(9600);

}

void loop() {

  // read the analog in value:

  sensorValue = analogRead(analogInPin);

  // map it to the range of the analog out:

  outputValue = map(sensorValue, 0, 1023, 0, 255);

  // print the results to the serial monitor:

  Serial.print(“sensor = ” );

  Serial.print(sensorValue);

  Serial.print(“\t output = “);

  Serial.println(outputValue);

  delay(100);

}
