S4A Sensor Board V3 (S4A感測互動擴充板第三版)

NT$300

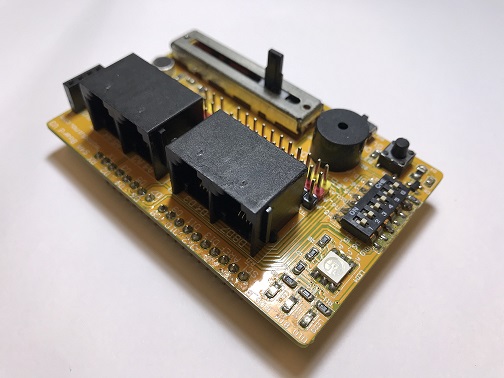

S4A/S2A Sensor Board for Arduino v3主要設計給Arduino/Motoduino 或S4A/S2A初學者使用的一塊互動板,結合麥克風、按鍵開關、光源感測、滑桿式可變電阻、RGB LED 、蜂鳴器等元件,以及四組RJ11的接頭可供外部連接其他裝置或元件,如接溫濕度感測器、土壤濕度感測器等。另外預留一個藍芽孔位給需要無線傳輸的使用者。此板子上也預留3個類比腳位(A3,A4,A5)及11個數位腳位(D0,D1,D2,D3,D4,D7,D8,D10,D11,D12,D13)給其他外部感測器使用。使用時必須插在Arduino/Motoduino板子上才能使用。

描述

S4A/S2A Sensor Board for Arduino v3主要設計給Arduino/Motoduino 或S4A/S2A初學者使用的一塊互動板,結合麥克風、按鍵開關、光源感測、滑桿式可變電阻、RGB LED 、蜂鳴器等元件,以及四組RJ11的接頭可供外部連接其他裝置或元件,如接溫濕度感測器、土壤濕度感測器等。另外預留一個藍芽孔位給需要無線傳輸的使用者。此板子上也預留3個類比腳位(A3,A4,A5)及11個數位腳位(D0,D1,D2,D3,D4,D7,D8,D10,D11,D12,D13)給其他外部感測器使用。使用時必須插在Arduino/Motoduino板子上才能使用。

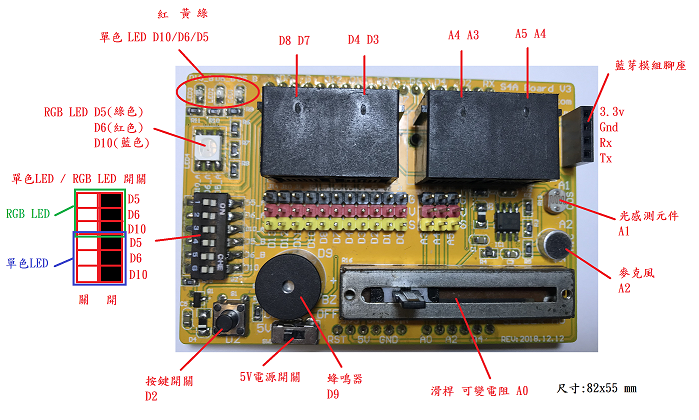

技術規格

  1. 四個RJ11接頭容易外接其他裝置(A4/A5,A3/A4,D3/D4,D7/D8)
  2. 一個無段式按鍵開關(D2)
  3. 一個蜂鳴器(D9)
  4. 一個麥克風( A2)
  5. 彩色RGBLED ,綠色(D5),紅色(D6),藍色(D10)
  6. 一個滑桿可變電阻(10K),有效行程30mm.(A0)
  7. 一個光感測元件(A1)
  8. 預留一個藍芽孔位(UART)
  9. 三顆 綠黃紅SMD LED(D5/D6/D10)
  10. 操作電壓: 5V

11.尺寸: 82 x 55 mm
