繼電器開關模組

NT$120

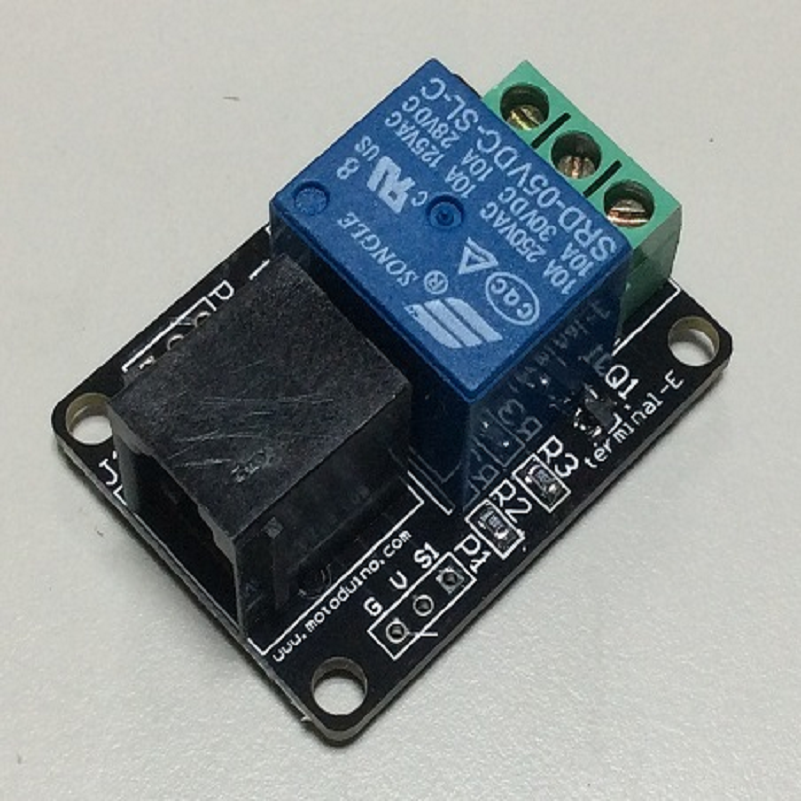

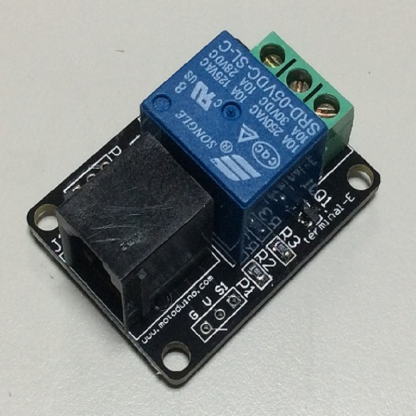

繼電器開關模組

具有一個常開及一個常閉接點,可連接控制110V/220V交流負載。搭配RJ11(6P4C) 電話線可與 S4A IO Board/S4A Sensor Board連接距離10米以上仍可控制訊號,使用上非常方便可以配合Arduino使用來控制家電如電燈或風扇等

描述

技術規格

  1. 訊號傳輸型式: 數位 (Digital)。

     2.工作電壓: 5V。

     3.交流電壓250V/10A或直流電壓30V/10A。

     4.電源狀態指示LED。

     5.模組上有預留I/O孔位方便延伸應用。

  1. 尺寸: 4 x 3 mm



商品內容

  • 繼電器開關模組                                  1個
  • RJ11 6P4C  25cm 信號線                     1條



程式範例

此範例每隔10秒啟動或關閉繼電器模組!

int Relay_Pin = 2;  // 繼電器模組 I/O 位置 D2

void setup() {

   // initialize the digital pin as an output.

   pinMode(Relay_Pin, OUTPUT);

 }

 void loop() {

   digitalWrite(Realy_Pin, HIGH);

   delay(10000);

   digitalWrite(Relay_Pin, LOW);

   delay(10000);

 }



接線範例

  接線方式如果配合S4A IO Board或S4A Sensor Board只要把電話接頭(RJ11)接到標示D2D孔位即可完成連接。
