雲端自動澆花系統套件(應用版)

NT$1,580

雲端自動澆花系統套件(應用版)

此套件組為簡易的自動澆水系統,包含濕度感測與設定、自動抽水、以及WiFi連網功能,可用於家中的盆栽或小造景,配合物聯網達成即時植栽管控;擴大模組也可應用在小型園圃的自動化。
將土壤濕度感測器插入植栽的土壤中,當濕度低於所設定的數值時開啟沉水馬達汲水澆灌。





描述

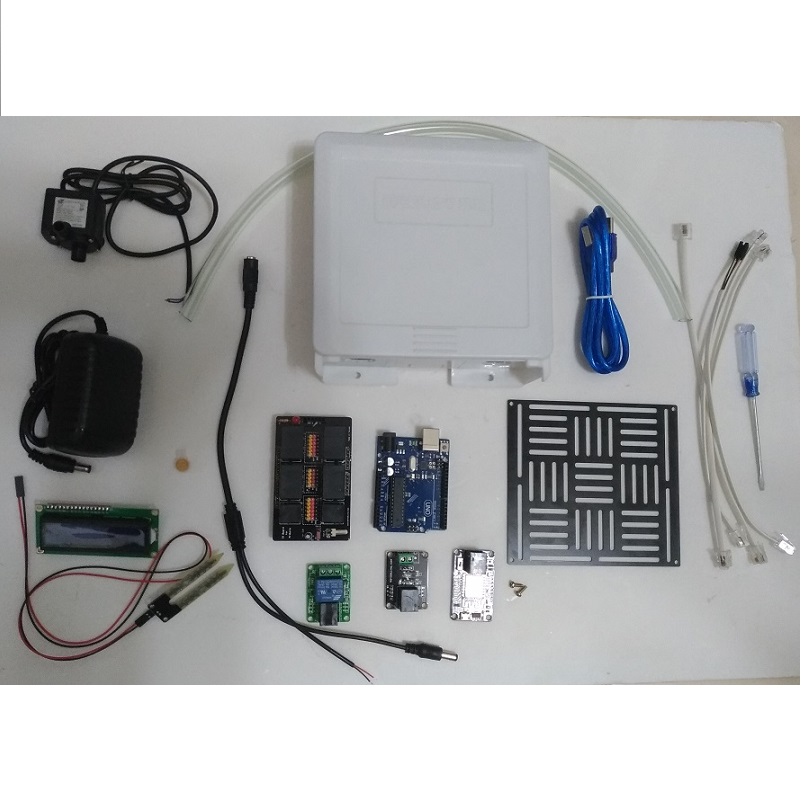

商品內容

1. Arduino UNO 附USB 傳輸線  1組

2. S4A IO Board 擴展板 1個

3. WiFi Terminal(ESP8266)模組 1個

4. 繼電器模組  1個

5. I2C LCD1602顯示器模組 1個

6. 土壤濕度感測模組含檢測探頭(針距5mm/線長1.2米/65x18x8mm) 1組

7. 水泵(抽水馬達) 9~12V    1個

8. DC 12V/2A變壓器    1個

9. RJ11 雙頭線 25cm    3條

10. RJ11轉4pin杜邦線 25cm  1條

11.軟水管 50cm ((外徑10mm/內徑8mm)   1條

12. DC Jack 電源線 一分二 (適用U1板子)   1條

13. 模組固定板   1片

14. 螺絲+螺帽   1包

15. 一字螺絲起子   1支

16. 攻牙螺絲(固定板用)   2根

17. 防雨水盒 (外尺寸165 x 158 x 58 mm)   1個



程式範例

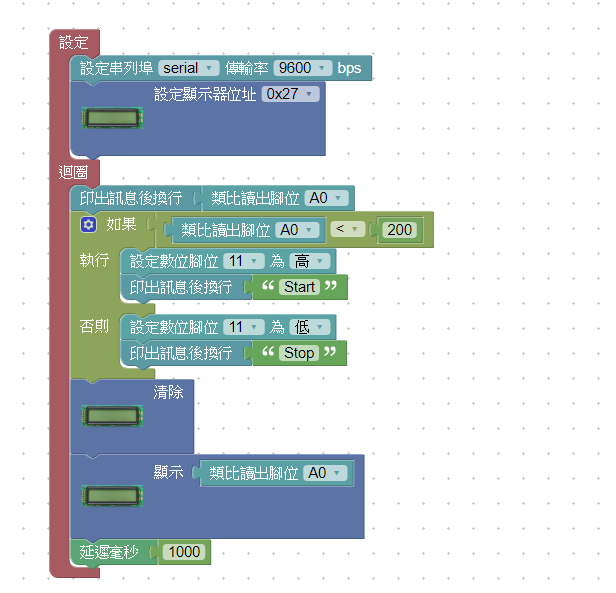

以motoBlockly撰寫之簡易範例。此範例為基本的自動澆水系統,當土壤濕度感測(A0)的數值小於200時,就驅動沉水馬達澆水。

接線範例

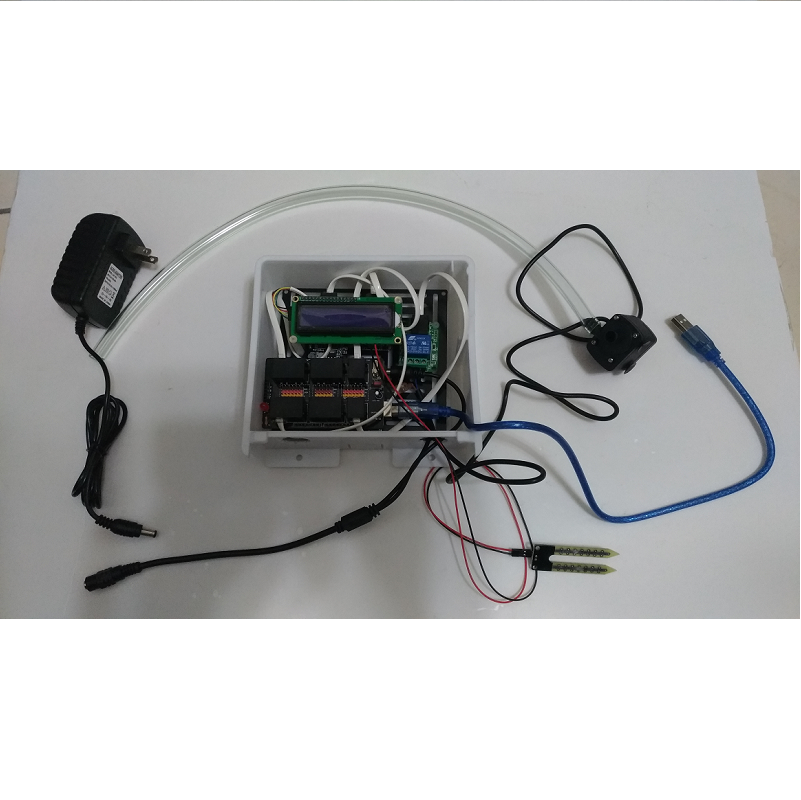

組裝完成圖。
