Motoduino ESP8266 WiFi開發板套件

NT$500

Motoduino ESP8266 WiFi開發板套件

此模組採用ESP8266 ESP-12F做為主要控制器,板子上提供4個RJ11介面孔座,可以很方便外接本公司感測模組如溫溼度、繼電器、LCD顯示器等。非常適合在物聯網實驗教學上及應用專題上。

描述



技術規格

1.通訊協定: 2.4GHz 802.11 b/g/n, WPA/WPA2

2.傳輸/控制介面: UART

3.電壓: 5.0 V

4.WiFi模組: ESP8266-12F

5.Flash記憶體: 4MB

6.認證: ROHS & FCC & RoHS

7.尺寸: 68 x 52 mm



商品內容

  1. Motoduino ESP8266 WiFi 模組              1個
  2. 程式燒錄模組 (FT232RL USB轉TTL)   1個
  3. Mini USB線                                  1條
  4. RJ11轉4pin 杜邦接頭 (25cm)傳輸線     1條



燒錄簡介

  1. 檔案->偏好設定的 “額外的開發板管理員位址” 欄位輸入下列網址 :

http://arduino.esp8266.com/stable/package_esp8266com_index.json

2. 工具->開發板->開發板管理員,搜尋esp8266,並安裝

3. 安裝完畢後,工具->開發版,選取Generic ESP8266 Module,將Flash Size改為4M(1M SPIFFS)



4. 連接燒錄線如下圖

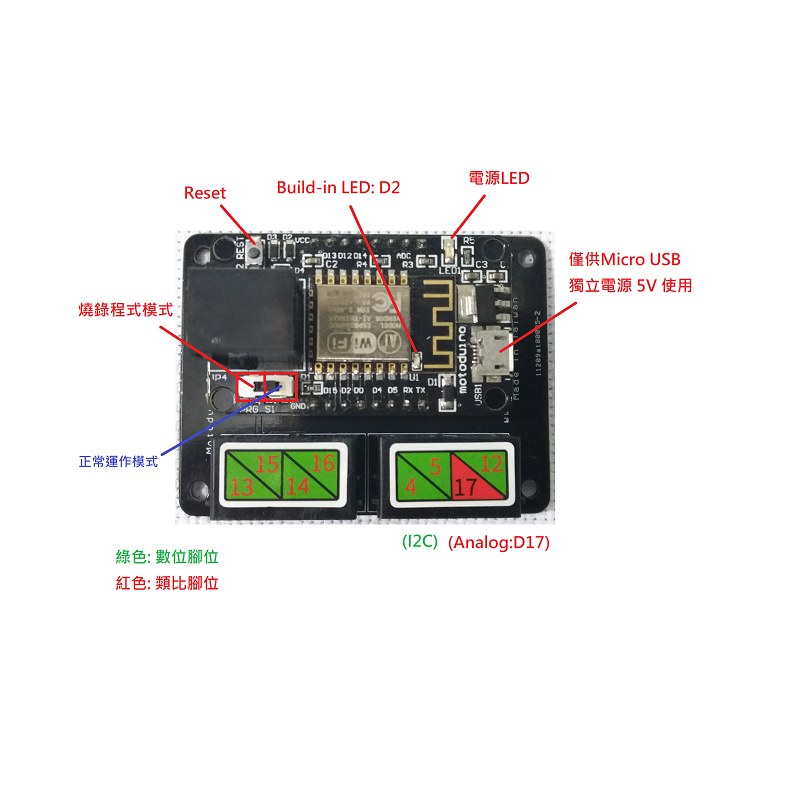

5.在燒入時要將WiFi上的開關切入PRG,在一般使用下切入GND



Iotblockly安裝影片:

1. 請先安裝 Arduino IDE 1.8.5 於 default 路徑 (Windows only)

2.
