S4A Sensor Board v2 感測互動擴充板

NT$300

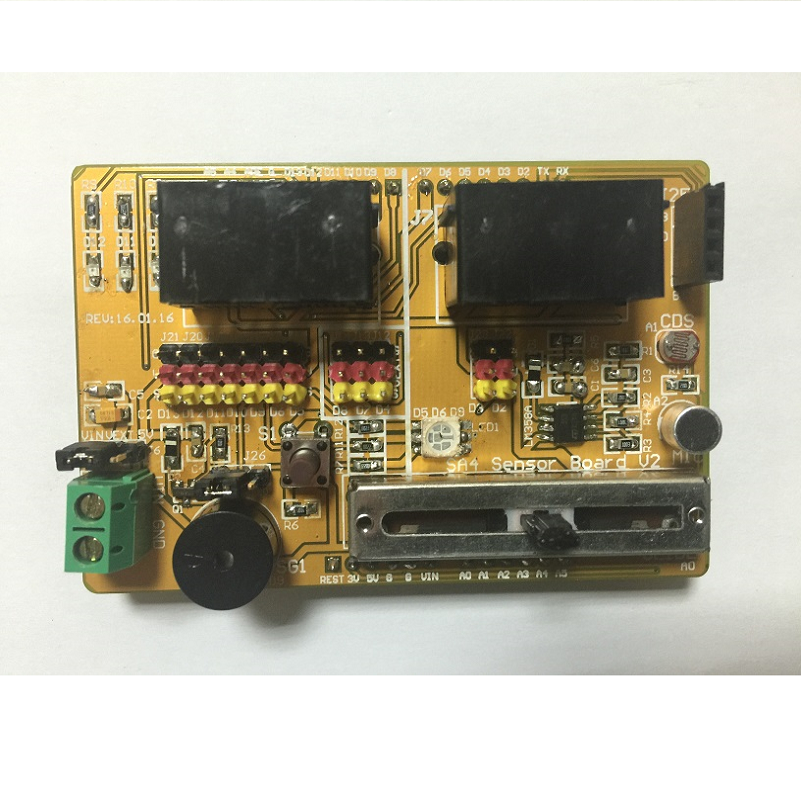

S4A Sensor Board v2 感測互動擴充板

S4A/S2A Sensor Board for Arduino v2主要設計給Arduino/Motoduino S4A/S2A初學者使用的一塊互動板,結合麥克風、按鍵開關、光源感測、滑桿式可變電阻、RGB LED 、蜂鳴器等元件,以及四組RJ11的接頭可供外部連接其他裝置或元件,如接溫濕度感測器、土壤濕度感測器等。另外預留一個藍芽孔位給需要無線傳輸的使用者。可利用此無線傳輸跟Android手機或電腦溝通。此板子上也預留3個數位腳位(D4,D7,D8)給其他需要外部電源的裝置使用,例如連接多個伺服馬達,以及利用彩色排針引出所有數位腳位方便外接裝置使用且容易辨識。使用時必須插在Arduino/Motoduino板子上才能使用。

描述

技術規格

  1. 四個RJ11接頭容易外接其他裝置(A4/A5,A3/A4,D2/D3,D12/D13)
  2. 一個無段式按鍵開關(D2)
  3. 一個蜂鳴器(D9) (與RGB LED的藍色互相切換使用)
  4. 一個麥克風( A2)
  5. 彩色RGBLED ,綠色(D5),紅色(D6),藍色(D9)
  6. 一個滑桿可變電阻(10K),有效行程30mm.(A0)
  7. 一個光感測元件(A1)
  8. 預留一個藍芽孔位(UART)
  9. 三顆SMD LED D10/綠色  D11/紅色  D12/黃色 (更新)
  10. 尺寸: 82 x 55 mm

商品內容

  • S4A/S2A Sensor Board v2                1個

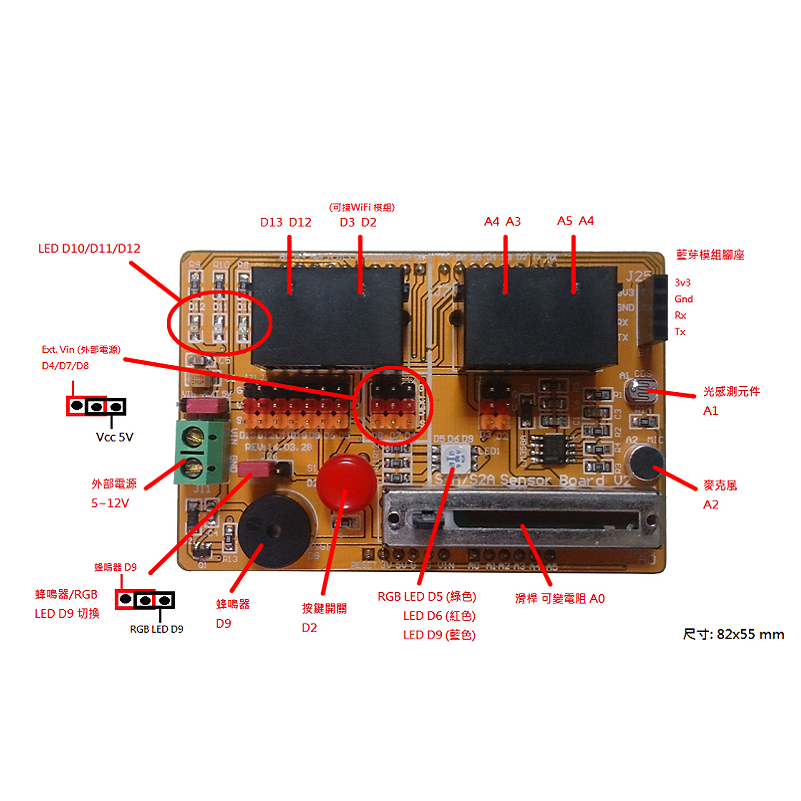

接線範例

   S4A Sensor Board v1 & v2 差異:





教學網站:

S4A Sensor Board 基礎練習

motoblockly初體驗
