I2C LED 16×8 顯示器模組

NT$300

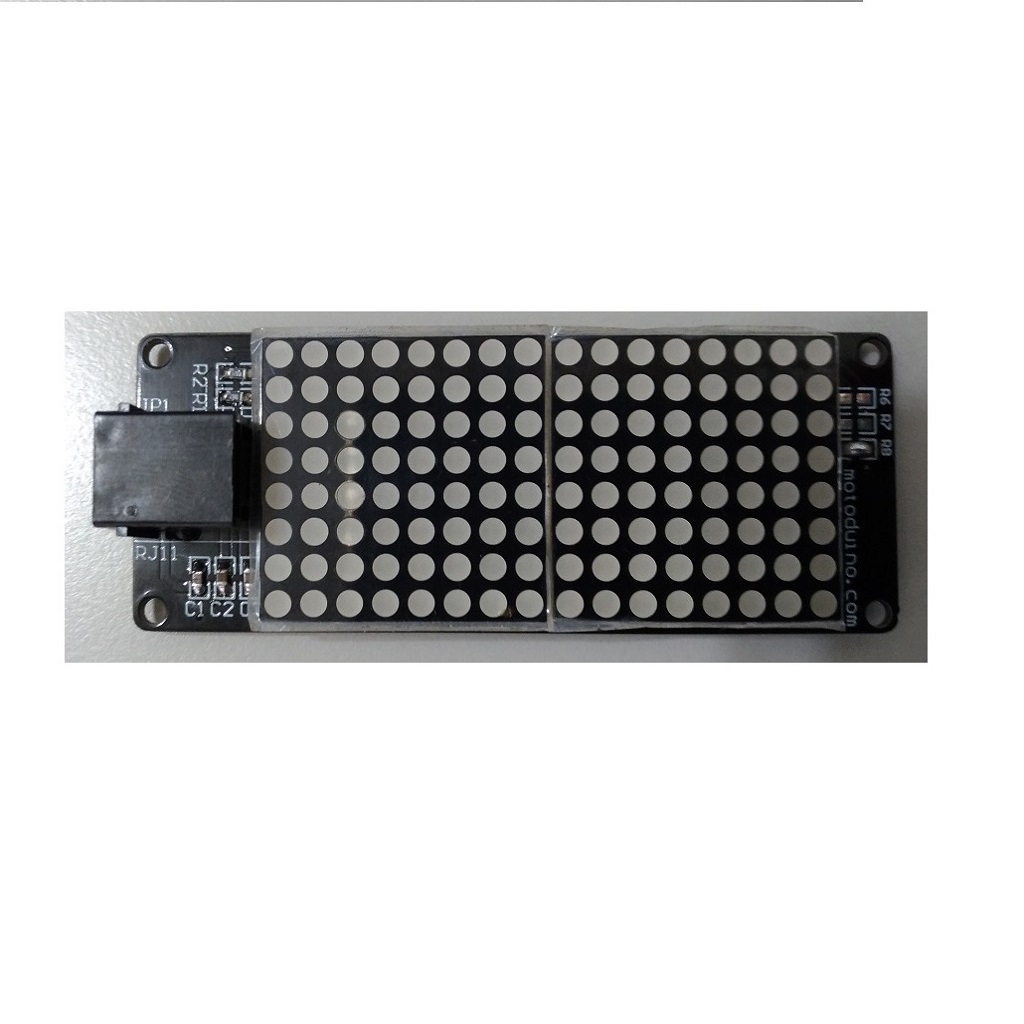

I2C LED 16×8 顯示器模組

此模組為標準I2C介面(使用HT16K33晶片),在Arduino上不需像串列介面方式(如74HC595)需要一直更新讓LED顯示(不會有閃爍現象),且只需要四條線(Vcc, Gnd, SCL, SDA)即可以控制顯示文字,非常方便使用。此模組配合S4A Sensor board 或 IO Board 感測板可以輕鬆接線使用,即使沒有感測板也可以直接接到Arduino板子上(利用 RJ11轉4pin杜邦線) 。



貨號: AS0025 分類: 標籤:

描述

商品規格:

1.標準I2C介面: VCC, GND, SCL, SDA。

2.可配合IO Board或S4A Sensor Board的A4A5孔位使用。

3.可以利用R6R7R8短路設定7組I2C位址,0x70~0x77。

4.電壓範圍: 3.0V ~ 5.5V。

5.出廠默認位置: 0x70。

6. 尺寸: 9 x 3.5 cm





商品內容:

  1.  I2C LED 16×8 顯示器模組                  1個

2.  RJ11 6P4C雙頭  25cm 信號線                 1條



程式範例:

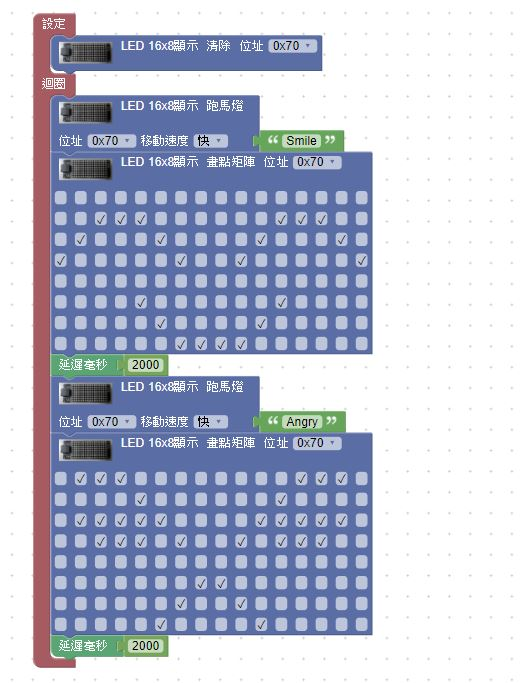

可以利用 motoBlockly 編輯程式積木程式轉成Arduino code,輕鬆學習使用!



接線範例:

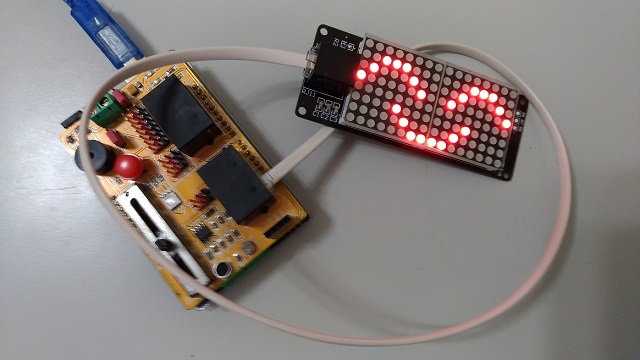

接線方式如果配合S4A Sensor Board只要把電話接頭(RJ11)接到標示A4A5孔位即可完成連接。

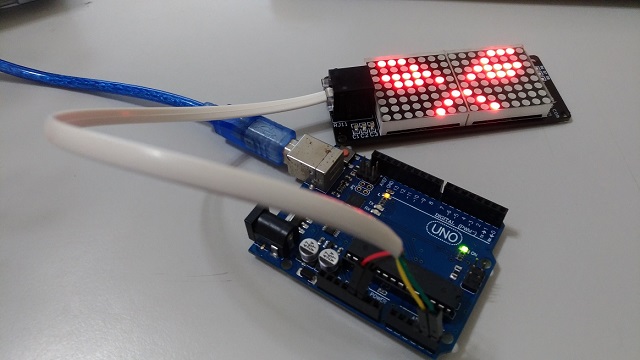

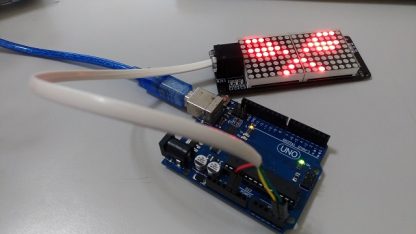

Arduino UNO 接法



範例影片:

連接 Arduino



連接 Motoduino WiFi 模組(ESP8266)
