Motoduino ESP8266 WiFi 模組

NT$205

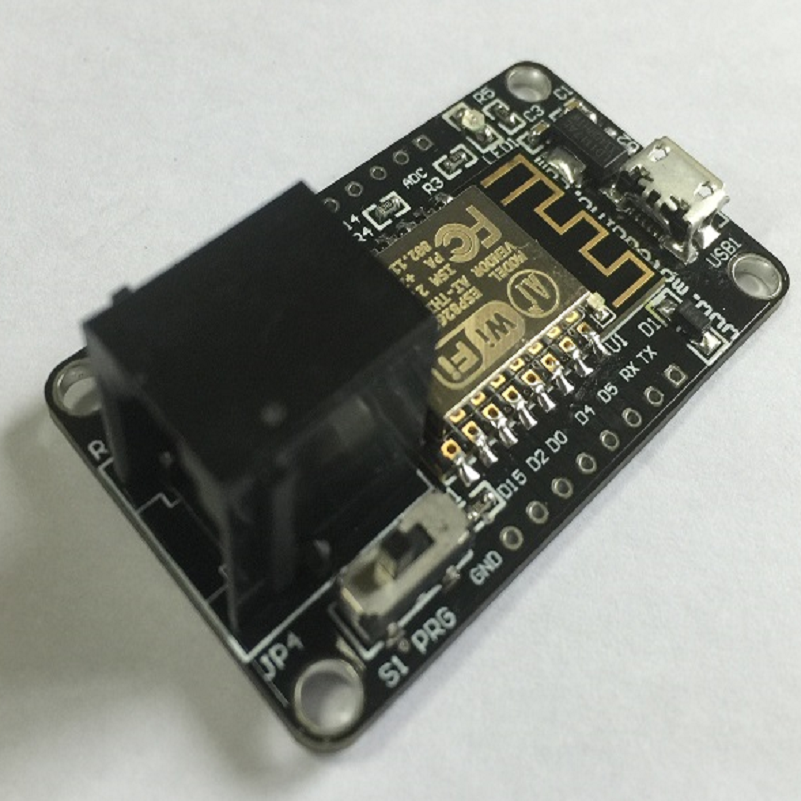

Motoduino ESP8266 WiFi 模組

Motoduino WiFi 模組是使用原廠ESP8266-12F為主要核心模組,此ESP-12F天線全新改版射頻性能優化處理(可從天線形狀判斷),相較於ESP-12E的通訊距離增加30%~50%且經過FCC/CE/RoHS認證。該WiFi 模組使用方式其實與原始的ESP8266一樣,只是在設計時利用RJ11接頭(電話線接頭)讓接線簡單化,配合S4A Sensor/IO Board可以很方便與Arduino連接上,此terminal有兩個模式,第一個是可以純粹當作無線傳輸模組,例如連接Arduino時透過AT Command與ESP8266溝通,讓Arduino可以有無線傳輸功能(出貨時即是此模式);另一個是可以獨立運行模式,直接針對此模組寫程式,目前支持Arduino IDE、Lua,需要利用USB-UART程式下載器進行燒錄動作。另外也引出ESP-12模組所有IO腳位,讓使用者可以進一步使用這些腳位增加更多應用。ESP8266有時需要較大的電流安培數(約200mA或更大),往往Arduino本身提供的5V電源不太足夠,尤其如果再加上一些感測元件上去使得整體電流耗損更大,也因此常常聽到使用者談到穩定性問題!大部分原因來自於電源穩定性(ESP8266官網可了解)! 所以此模組提供一個Micro USB的外部電源接頭, 當Arduino提供電流不足給WiFi 模組時可以利用外部電源使其更穩定。

金額已含稅



描述

技術規格

  1. 通訊協定: 2.4GHz 802.11 b/g/n, WPA/WPA2
  2. 傳輸/控制介面: UART
  3. 電壓: 5.0 V
  4. WiFi模組: ESP8266-12F
  5. Flash記憶體: 4MB
  6. 認證: ROHS & FCC & RoHS
  7. Baud Rate: 9600bps (出廠預設)
  8. WiFi 模式: station mode (出廠預設)
  9. 尺寸: 30×50 mm



商品內容

  • ESP8266 WiFi 模組                          1個
  • RJ11 6P4C 50cm 信號線                     1條



應用範例一: 當作傳輸模組連Arduino使用

WiFi手機遙控車(Arduino+WiFi模組)

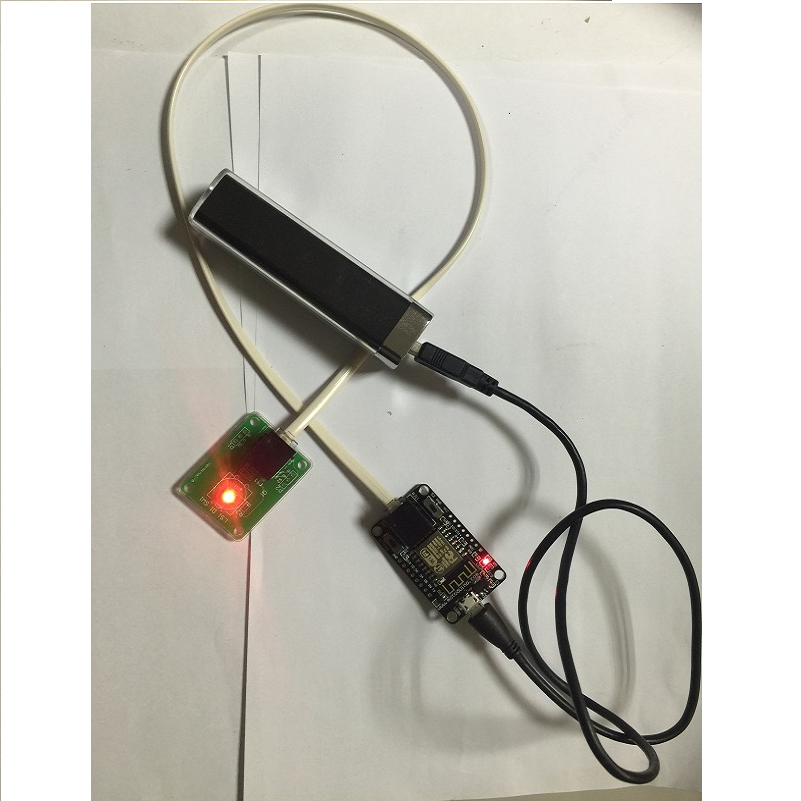

應用範例二: 當作獨立運行模組
