藍芽模組 2.0

NT$200

藍芽模組 2.0

藍芽模組可以讓你在10米範圍內實現無線傳輸通信。該模組無需瞭解複雜的藍牙底層協定,只要簡單的幾個步驟即可享受到無線通訊的便捷。

此藍芽模組為從機模組(slave mode), 可以跟有藍芽的電腦或者部分有藍芽的手機配對使用,此藍芽模組的介面均為3.3V電壓(接PC USB 5V也可以接受),可以直接連接各種Uart/Serial port的MCU直接連接.



分類:

描述

注意:如果使用Arduino配合Bluetooth模組,在下載程式到arduino上時,請拔下藍芽模組.

特性描述:

  1. 藍芽協定: Bluetooth Specification v2.0+EDR
  2. 工作頻率:  2.4~2.48GHz
  3. 傳輸距離:  20公尺內(依地形有所變化)
  4. 支持 profiles: Bluetooth serial port
  5. Default baud rate: 57600 bps
  6. 輸入電壓:  3.6V ~ 6V
  7. 引出VCC、GND、TXD、RXD方便接線(STATE及WAKE腳位沒使用)
  8. 工作溫度: -20℃ ~ +55℃

 AT Command:

1.設置方式: 初始通信參數 57600, N, 8, 1, 在配對之前(配對指示燈閃爍時),修改baud rate命令,注意命令後無\r\n字元.

2.測試通訊 :

        發送: AT

        回應: OK

3.修改Baud rate:

Baud rate為 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600, 1382400可用(不建議設定超過115200的baud rate)

        發送: AT+BAUD1

        回應: OK1200

        發送: AT+BAUD4

        回應: OK9600

        …………..

1        à  1200

2        à  2400

3        à  4800

4        à  9600

5        à  19200

6        à  38400

7        à  57600

8        à  115200

9        à  230400

A  à  460800

B  à  921600

C  à  1382400

        不建議使用超過115200的baud rate, 因為大多系統都沒提供115200.

4.修改藍芽名稱:

        發送: AT+NAMEname

         回應: OKsetname

參數: name 有效字元 20個

        例如:

發送: AT+NAMEmotoduino

    回應: OKsetname

  1. 修改藍芽配對密碼:

發送: AT+PINxxxx

    回應: OKsetpin

        參數: xxxx 有效字元 4個

        例如:

發送: AT+PIN9876

    回應: OKsetpin

售出清單:
1. 藍芽模組 一片

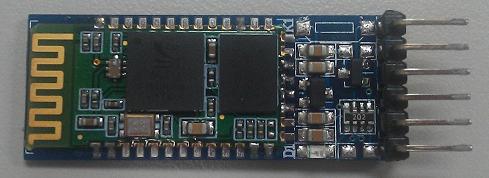

使用參考圖:
